A-117 Digital Noise / Random Clock / 808 Sound Source
 Auslauftyp  - Verkauf solange Vorrat reicht ! / Running out - sale while stocks last !
 Ersatz-Modul / replacement: A-117-2 (in Planung / planning state)


click to enlarge
A117
Das Modul A-117 ist ein Kombinationsmodul aus einem digitalen Rauschgenerator (engl. digital noise generator) und einer TR808-Klangquelle. Der digitale Rauschgenerator erzeugt zufällige Abfolgen von Rechtecksignalen (18-stufiges, mehrfach rückgekoppeltes Schieberegister), deren Häufigkeit (engl. rate) von vereinzelten "Knacksern" bis hin zu Rauschen einstellbar ist. Die Rauschfarbe ist deutlich anders als das vom A-118 gelieferte analoge Rauschen. Der Frequenzbereich des internen Clock-Oszillators liegt etwa im Bereich 100Hz bis 100kHz. Zusätzlich zur manuellen Einstellung kann die Impulsrate auch von einer externen Clock (z.B. VCO, High-Speed-VCO des A-188-1/2, LFO, MIDI-Clock) gesteuert werden.

Bei der 808-Source handelt es sich um den Nachbau der Oszillatorgruppe, die in den Rhythmusmaschinen Roland TR-808 und TR-606 den Grundklang von Hihat, Becken und Cowbell erzeugt. Dabei kann sowohl der Cowbell-Mix aus 2 Oszillatoren sowie der Becken-Mix aus 6 Oszillatoren abgegriffen werden.

Die Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A117_anl.pdf.

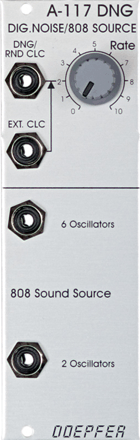

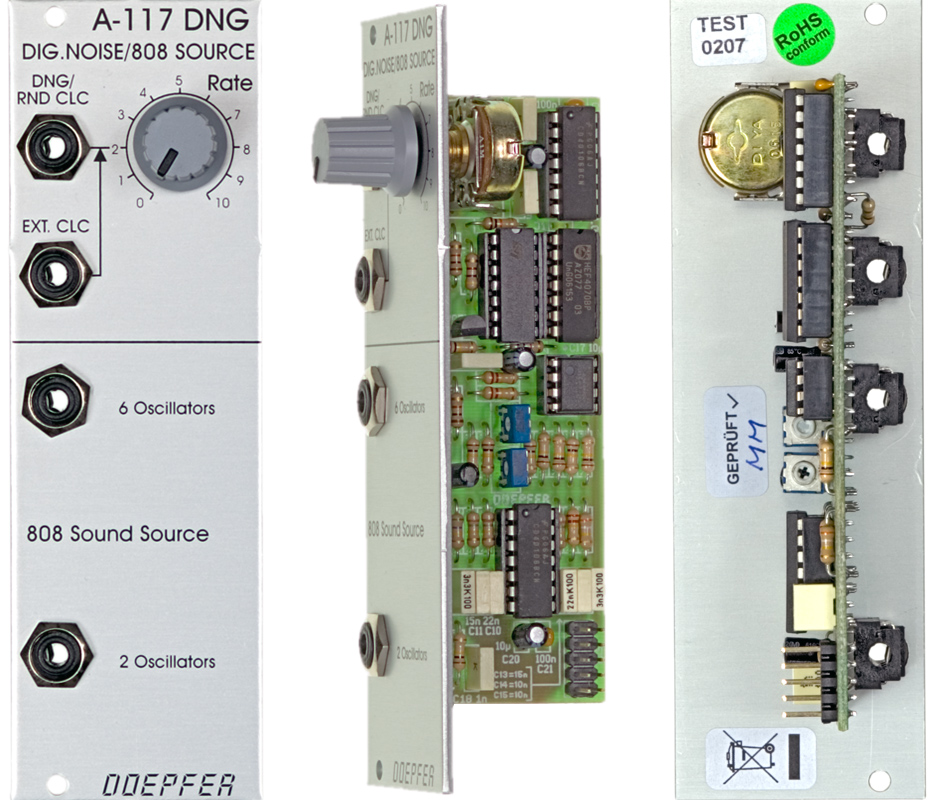

Module A-117 (DNG) is a combination module, including a digital noise generator and an 808 source.
The digital noise generator uses random sequences of square waves (18 step shift register with multiple feedback), whose rate can go from random clicks to noise. The colour of the noise is very different from the analog noise produced by the A-118. The frequency range of the internal clock oscillator is about 100Hz - 100kHz.
In addition to a manual setting, the rate can be controlled by an external clock - eg. VCO, high speed VCO of A-188-1/2, LFO or MIDI clock.

The 808 Source aims to re-create the sort of multi-oscillator array that was used in Roland's TR-808 and 606 drum machines as the basis of the sound of the hi-hat, cymbals and cowbell. The cowbell mix uses two oscillators, and the cymbals mix six.

For more detailed information please look at the English user's manual A117_man.pdf.

Breite/Width: 8TE / 8HP / 40.3 mm
 Tiefe/Depth: 40 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +20mA (+12V) / -10mA (-12V)
Preis/Price: Euro 80.00
 The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
