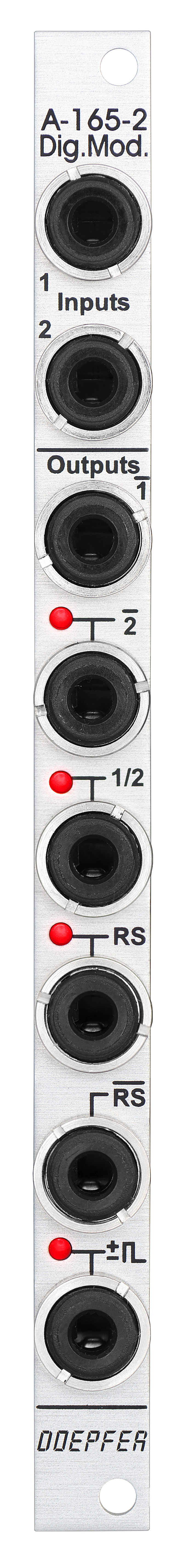

A-165-2 Digital Modifiers
Slim Line Series

Das Modul A-165-2 enthält sechs verschiedene Modifikations-Schaltungen für digitale Signale (Clock, Gate, Trigger, Start, Stop etc.), die aus den beiden Eingangssignalen Input 1 und 2 abgeleitet werden:

• Invertiertes Signal zu Eingang 1 (mit 1 beschriftet)
• Invertiertes Signal zu Eingang 2 (mit 2 beschriftet)
• T-Flipflop (toggle Flipflop), gesteuert von Eingang 1, dieser Ausgang ändert seinen Zustand jeweils bei der steigenden Flanke von Eingang 1 (mit 1/2 beschriftet, da es wie ein Frequenzteiler 1:2 arbeitet)
• Set/Reset-Flipflop, dieser Ausgang ändert seinen Zustand auf "high" bei der steigenden Flanke von Eingang 1 und geht auf "low" bei der steigenden Flanke von Eingang 2 (mit RS beschriftet)
• Invertierter Ausgang des Set/Reset-Flipflop, dieser Ausgang ändert seinen Zustand auf "low" bei der steigenden Flanke von Eingang 1 und geht auf "high" bei der steigenden Flanke von Eingang 2 (mit RS beschriftet)
• Puls-Ausgang, sowohl bei steigender wie auch fallender Flanke des am Eingang 1 anliegenden Signals wird ein Trigger-Impuls von ca. 50 ms Länge generiert (mit den Zeichen ± und einem Rechteck-Impuls-Symbol beschriftet)

Die Ausgänge 2, 1/2, RS und der Puls-Ausgang sind zusätzlich mit LEDs ausgestattet, die den Zustand des betreffenden Ausgangs optisch anzeigen.
Der Ausgangspegel für alle sechs Ausgänge kann mit Hilfe einer Steckbrücke oder einem Verbindungskabel zwischen 0/+5V und ca. 0/+11V gewählt werden.

Schwellwerte für die Spannungen an den Eingängen:

• Spannungen unter ca. +0,8 V werden als "low" interpretiert
• Spannungen über ca. +3V werden als "high" interpretiert.

Anwendungsbeispiele:

• gezieltes Starten Stoppen von Ereignissen oder Schaltvorgängen mit dem RS oder RS-Ausgang (z.B. gesteuert von Trigger-Ausgängen eines Sequencers, z.B. in Kombination mit elektronischen Schaltern)
• Bereitstellung von invertierten Digitalsignalen
• Frequenz-Halbierung (1/2-Ausgang)
• Bereitstellung von Impulsen bei steigender und fallender Flanke eines digitalen Signals (z.B. Triggern einer Hüllkurve bei steigender und fallender Flanke eines Gate-Signals

Weitere technische Hinweise

• Das Modul ist nicht für bipolare Signale geeignet (digital oder analog)! Bei bipolaren Signalen wird der negative Anteil des Eingangssignals abgeschnitten (geclippt). Das kann u.U. negative Auswirkungen auf das verwendete Signal haben. Die Details hängen von der Ausgangsschaltung des verwendeten Signals ab (d.h. ob die Schaltung gegen das Clippen mit einer Diode geschützt ist). Für das vorgesehene Anwendungsgebiet (Konvertierung von Trigger-, Gate- oder Clock-Signalen) ist das jedoch ohne Belang, da diese Signale üblicherweise nur mit positiven Spannungen arbeiten.
• Das Modul ist für analoge Steuersignale nur bedingt geeignet ! Auch bei analogen Eingangssignalen werden die negativen Anteile des Eingangssignals geclippt.

• Das folgende Dokument zeigt die Positionen und Funktionen der Steckbrücken: A165_2_jumper.pdf

Module A-165-2 includes six modification circuits for digital signals (clock, gate, trigger, start, stop etc.) which are derived from the two input signals Input 1 und 2:

• inverted signal of Input 1 (labelled 1)
• inverted signal of Input 2 (labelled 2)
• T flipflop (toggle flipflop), controlled by Input 1, this output changes it's state whenever a the rising edge of Input 1 appears (labelled 1/2, as it works similar to a 1:2 frequency divider)
• Set/Reset flipflop, this output changes it's state to "high" during the rising edge of Input 1 and turns "low" during the rising edge of Input 2 (labelled RS)
• inverted output of the Set/Reset flipflop (labelled RS)
• pulse output, during both the rising and falling edge of Input 1 a short trigger pulse with about 50 ms lenght is generated (labelled with the sign ± and a rectangle pulse symbol)

The outputs 2, 1/2, RS and the pulse output are equipped with LEDs that display the state of the output in question.
The output level for all six outputs can be set to 0/+5V or 0/+11V by means of a jumper or wire on the pc board.

Voltage thresholds for the input voltages:

• voltages below +0,8 V are treated as "low"
• voltages above +3 V are treated as "high"

Typical applications

• starting and/or stopping of events or switching operations with the RS or RS output (e.g. controlled by the trigger outputs of a sequencer, e.g. in combination with electronic switches)
• generation of inverted digital signals
• frequency division (1/2 output)
• generation of short pulses during the rising and falling edge of a digital signal (e.g. triggering an envelope at both rising and falling edge of a gate signal).

Technical notes

• The module cannot be used for bipolar signals! The negative share of the input signal will be clipped by means of a so-called clipping diode at the input of module A-165-2. This may affect the output circuitry of the module connected to the A-165-2 (depends upon the details of the output circuit and if it is protected against clipping). For the planned field of application that's normally no limitation because these signals (clock, gate, trigger) work usually only with positive voltages.
• The module can be used for analog signals only to a limited extend! With analog signals the inputs of the module work as comparators and the negative share of the input signal is clipped (as mentioned above).

• The following document shows the positions and functions of the jumpers: A165_2_jumper.pdf
