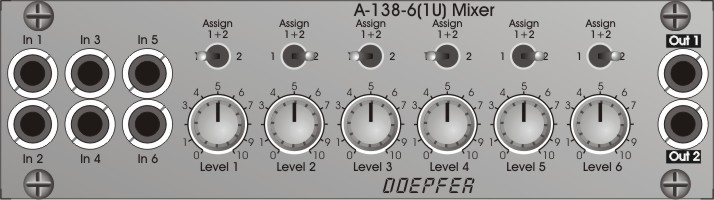

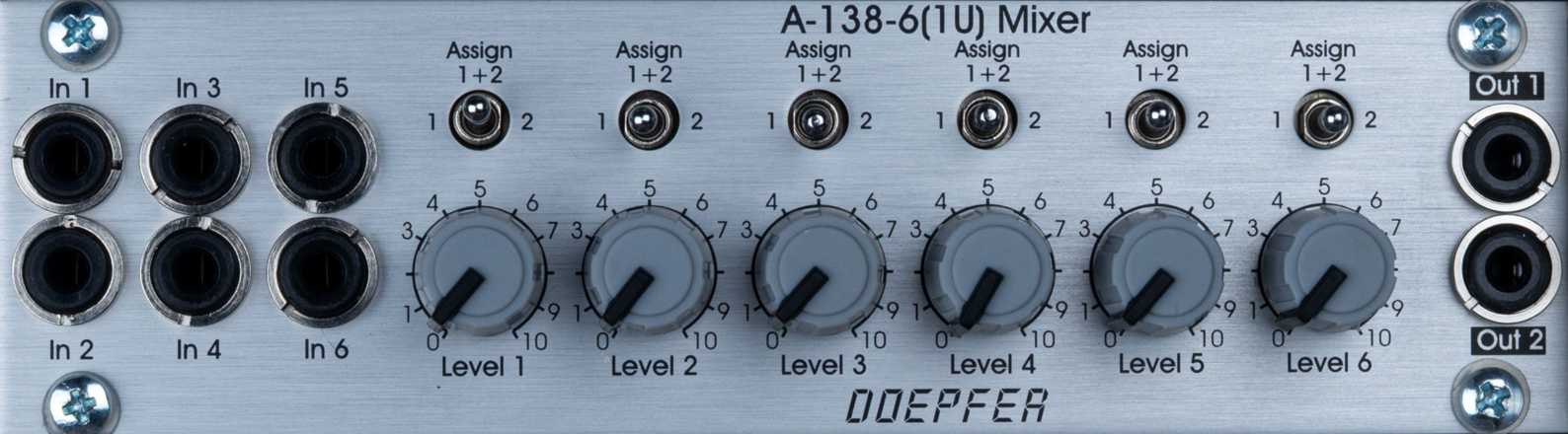

A-138-6(1U) Six Channel Mixer
Vorankündigung / Preliminary
Das Modul A-138-6(1U) ist ein Mixer mit 6 Eingängen und der Möglichkeit jeden Eingang auf einen der beiden Ausgänge oder auf beide Ausgänge zu routen.

Das Modul besitzt folgende Bedienungselemente und Ein/Ausgänge:

  • 6 Eingänge (Buchse In 1...6)
  • 6 Pegel-Regler (Level 1...6), lineare Kennlinie
  • 6 Kippschalter (Assign) für die Zuweisung jedes Eingangs zu den beiden Ausgängen:
    • Kippschalter in linker Position: Ausgang 1
    • Kippschalter in Mittelstellung: beide Ausgänge
    • Kippschalter in rechter Position: Ausgang 2
  • 2 Ausgänge (Buchsen Out 1 und Out 2)

Alle Ein- und Ausgangs-Buchsen sind monophon.

Mit Hilfe eine kleinen Lötbrücke kann die Funktion von Eingang 1 so modifiziert werden, dass der Regler Level 1 als Gleichspannungs-Offset-Generator (ca. 0...+5V) funktioniert, solange kein Patchkabel in die Buchse In 1 gesteckt wird. Ab Werk ist diese Funktion deaktiviert.
Die mit PP1 bezeichnete Lötbrücke befindet sich auf der Unterseite der großen Leiterplatte unterhalb der Buchsen In 3 und In 5.

Liefertermin: Sommer 2026 (unverbindlich)

Module A-138-6(1U) is a mixer with 6 inputs and the feature to route each input to one of the two outputs or to both outputs.

The module is equipped with these controls, inputs and outputs:

  • 6 inputs (sockets In 1...6)
  • 6 level controls (Level 1...6), linear characteristic
  • 6 toggle switches (Assign) for the assignment of each input to the two outputs
    • switch in left position: channel 1
    • center position: both channels
    • switch in right position: channel 2
  • 2 outputs (sockets Out 1 and Out 2)

All sockets are monophonic.

By means of a small solder bride the function of input 1 can be modified so that control Level 1 works as a DC offset generator (about 0...+5V) provided that no patch cord is plugged into socket In 1. Ex works this feature is disabled.
The solder bridge is labelled PP1 and is located on the bottom side of the large PC board below the sockets In 3 and In 5.

Release date: summer 2026 (without obligation)

Höhe/Height: 1HE / 1U / 44.45 mm
Breite/Width: 28 TE / 28 HP / 141.9 mm
Tiefe/Depth: 45 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
 Strombedarf/Current: +20mA (+12V) / -20mA (-12V)
Preise/prices:
Standard Version : Euro 100.00
Vintage Edition : Euro 110.00

Liefertermin: Sommer 2026 (unverbindlich) / Release date: summer 2026 (without obligation)

he price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
