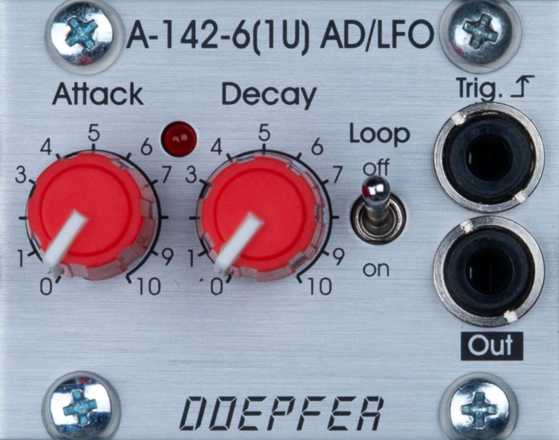

A-142-6(1U) AD/LFO

A-142-6 ist ein einfacher Hüllkurvengenerator, der auch als LFO arbeiten kann. Die Umschaltung zwischen Hüllkurve und LFO erfolgt mit Hilfe des Loop-Kippschalters. Steht dieser in der Position "off", arbeitet die Einheit als Hüllkurvengenerator und die Hüllkurve wird durch die positive Flanke des an der Buchse "Trig." anliegenden Triggersignals gestartet. Steht der Schalter auf "on", so arbeitet die Einheit als LFO.
Wird im LFO-Betrieb ein Trigger-Signal zugeführt, so überlagern sich die Funktionen Hüllkurve und LFO.
Die Zeit-Parameter "Attack" und "Decay" stehen als Regler zur Verfügung. Damit können die Einschwingzeit (Attack) und die Abklingzeit (Decay) im Bereich von ca. 2 ms bis 2 Sekunden manuell eingestellt werden.
Das Modul verfügt über einen Hüllkurven/LFO-Ausgang "Out". Der Spitzenwert der Hüllkurve bzw. des LFOs liegt bei ca. +10V.Das Ausgangssignal wird mit einer LED optisch angezeigt.

Vorschläge für Modifikationen:

• Durch Austauschen eines Kondensators können die Attack/Decay-Zeiten in andere Bereiche verschoben werden (z.B. 0,2 ms ... 0,2 Sekunden oder 20 ms ... 20 Sekunden)

Module A-142-6 is a simple envelope generator which can work also as an LFO. For the switching between envelope and LFO the toggle switch "Loop" is used. When in position "off" the unit works as an envelope generator and the envelope is triggered by the positive edge of the trigger signal applied to socket "Trig.". When the Loop switch is in position "on" the unit works as an LFO.
When a trigger signal is applied in LFO mode the envelope and LFO signals interfere with each other.
The unit is equipped with "Attack" and "Decay" controls. These are used to adjust the attack (rise) and decay (fall) time manually in the range of about 2 ms ... 2 seconds
The signal appears at the envelope/LFO output "Out". The peak voltage is about +10V. The output signal is displayed by an LED.

Suggestions for modifications:

• By changing the value of a capacitor the time range can be modified (e.g. 0.2 ms ... 0.2 seconds or 20 ms ... 20 seconds)

Höhe/Height: 1HE / 1U / 44.45 mm
Breite/Width: 10 TE / 10 HP / 50.5 mm
Tiefe/Depth: 45 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +10mA (+12V) / -10mA (-12V)
