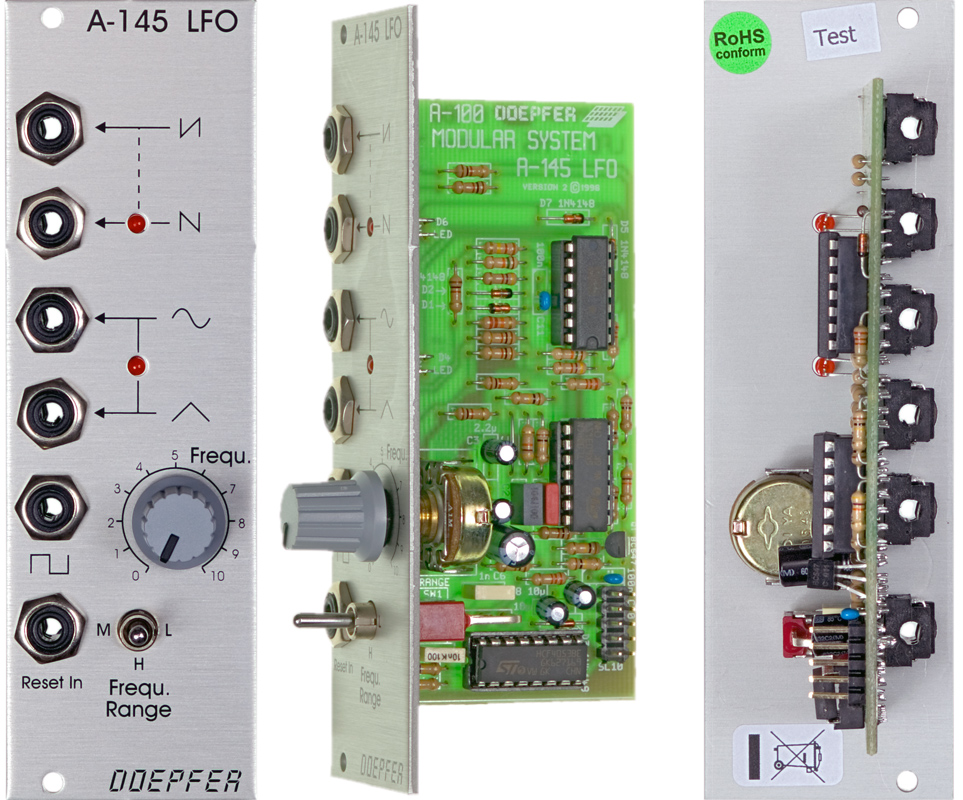

A-145-1 Low Frequency Oscillator LFO

Das Modul A-145-1 (LFO) ist ein Niederfrequenz-Oszillator (engl. low frequency oscillator), der periodische Steuersignale in einem weiten Frequenzbereich erzeugt. Fünf Wellenformen stehen zur Verfügung: Sägezahn-, invertierte Sägezahn-, Dreieck-, Sinus- und symmetrische Pulswelle. Der LFO kann als Modulationsquelle für eine Reihe von Modulen eingesetzt werden (z.B. Modulation von Pulsweite und/oder Frequenz eines VCO's, Modulation der Cut-Off-Frequenz eines VCF's, Amplitudenmodulation bei einem VCA).
Mittels eines 3-stufigen Wahlschalters können verschiedene Frequenzbereiche (engl. frequency range) gewählt werden - von Schwingungen mit einer Periodendauer mit mehreren Minuten bis hin zu Schwingungen im unteren Audiobereich (max. ca. 4-5 kHz).
Die Frequenz der beiden Sägezahnausgänge ist doppelt so hoch wie die von Dreieck-, Sinus- und Pulswelle.
Die vom LFO generierten Signale lassen sich außerdem synchronisieren; für diesen Zweck steht ein Reset-Eingang zur Verfügung. Bei der positiven Flanke des Reset-Signals wird das Dreieck-Signal auf 0V zurückgesetzt und startet dann mit der steigenden Flanke.
Die Ausgangspegel liegen bei ca. +/-4 V (d.h. ca. 8 Vss).

Typische Frequenzbereiche in Abhängigkeit von der Stellung des Frequ. Range-Schalters:

• H : ca. 10Hz - 4,5kHz

• M : ca. 0,1Hz (10 Sekunden Periodendauer) - 50Hz

• L : ca. 0,005 Hz (3,5 Minuten Periodendauer) - 5Hz

Die Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A145_anl.pdf

Hinweis: Das Modul A-145 wird in A-145-1 umbenannt, um es von anderen Modulen der A-145-Serie besser unterscheiden zu können (z.B. A-145-4)

Module A-145-1 is a low frequency oscillator, which produces cyclical control voltages in a very wide range of frequencies. Five waveforms are available: sawtooth, inverted sawtooth, triangle, sine and square wave.
The LFO can be used as a modulation source for any number of modules - for instance modulating the pulse width or frequency of a VCO, modulation of the cut-off frequency of a VCF, or amplitude modulation with a VCA.
A three-way switch lets you select three frequency ranges, spanning from one cycle every several minutes at the lowest, to moderate audio frequency at the highest (about 4-5 kHz).
The frequency of the two sawtooth outputs is twice the frequency of the triangle, sine and square wave outputs.
The LFO signal can also be synchronised, via the reset input. The rising edge of the reset signals resets the triangle signal to 0V and the triangle starts with it's rising slope.
The output levels are about +/- 4 V (i.e. about 8 Vpp).

Typical frequency ranges depending upon the position of the Frequ. Range switch:

• H: about 10Hz - 4.5kHz

• M: about 0.1Hz (10 seconds period) - 50Hz

• L: about 0.005 Hz (3.5 minutes period) - 5Hz

For more detailed information please look at the user's manual A145_man.pdf

Remark: Module A-145 will be renamed to A-145-1 to distinguish it better from other modules of the A-145 series (e.g. A-145-4)

Breite/Width: 8 TE / 8 HP / 40.3 mm
Tiefe/Depth: 55 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +30mA (+12V) / -20mA (-12V)
