A-147-4 Dual VCLFO

Unser Kunde Markus Horn hat die neuen Module 101-8, A-135-5, A-147-4 und A-171-4 getestet und dazu einen ausführlichen Bericht verfasst, der im Synthesizer-Magazin #98 im August 2023 erschienen ist.
Die folgenden beiden Videos dienen zur Veranschaulichung des Geschriebenen: https://youtu.be/4_BHqh5DJKg  (A-101-8 + A-135-5 + A-171-4) und https://youtu.be/o8EN6e3066s (A-147-4)

Our customer Markus Horn tested the new modules 101-8, A-135-5, A-147-4. A detailed report has been published in the Synthesizer-Magazin #98 in August 2023 (in German language).
These are the related videos: https://youtu.be/4_BHqh5DJKg  (A-101-8 + A-135-5 + A-171-4) und https://youtu.be/o8EN6e3066s (A-147-4)


Weitere Demos / more demos:
https://www.youtube.com/watch?v=RQFquz8hg5M (Sonic State Superbooth 2023)
https://youtu.be/vq92HaIXgDY
(proaudio Superbooth 2023)


click to enlarge

click to enlarge

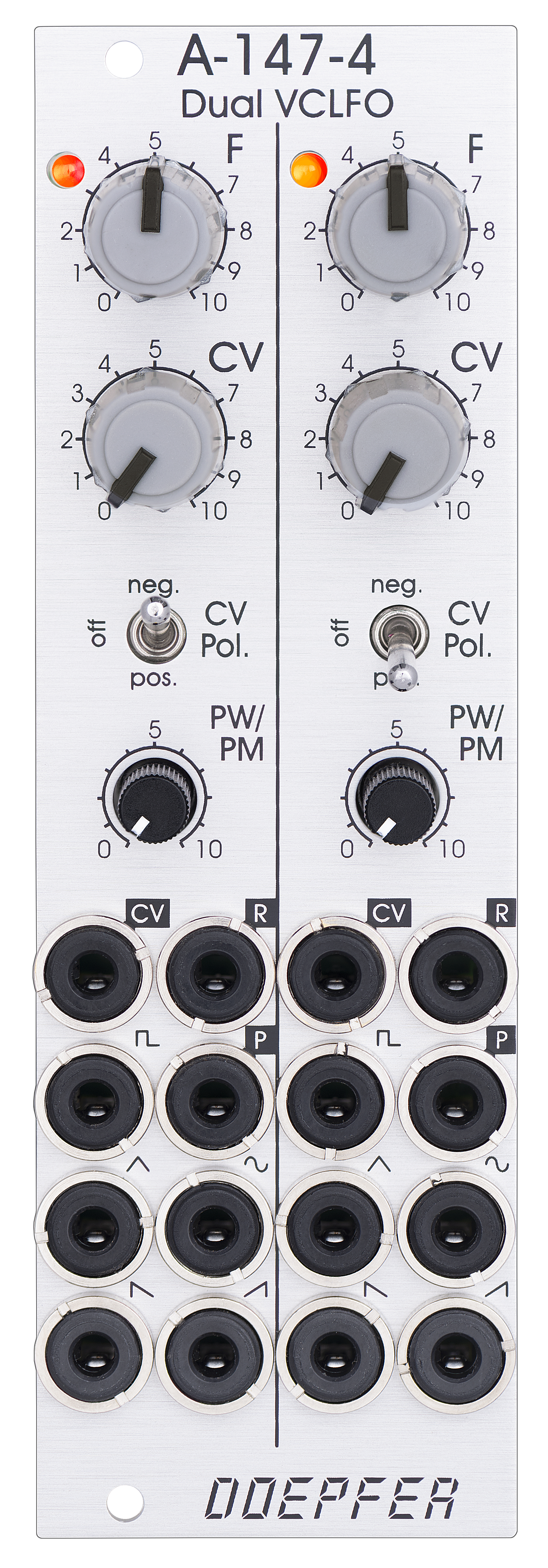

Standard Edition

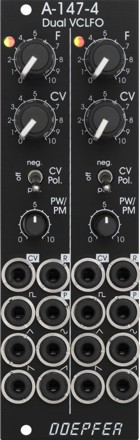

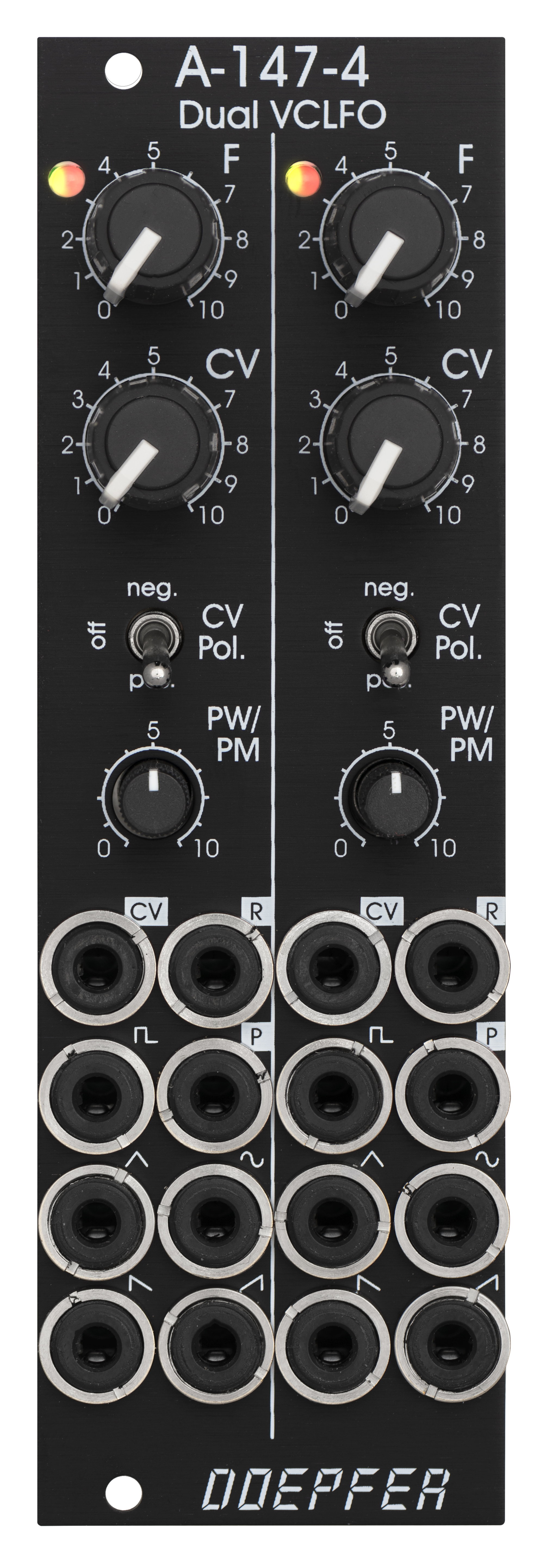

Vintage Edition

  Das Modul A-147-4 ist ein zweifacher, spannungsgesteuerter LFO (Low Frequency Oscillator). Jeder LFO verfügt über die fünf Kurvenformen Dreieck, Sinus, steigender und fallender Sägezahn, sowie Rechteck. Beim Rechteck ist die Pulsbreite manuell und über eine externe Steuerspannung einstellbar. Die Grundwellenform der LFOs ist Dreieck, aus dem die anderen Kurvenformen abgeleitet werden. Die Frequenz jedes LFOs kann von Hand eingestellt und über eine externe Steuerspannung mit Abschwächer und Polaritäts-Umschalter moduliert werden. Der grundsätzliche Frequenzumfang eines jeden LFOs kann mit Hilfe einer Steckbrücke auf 2 verschiedene Bereiche eingestellt werden: ca. 0,02 Hz (ca. 50 Sekunden) ... 2,5kHz oder ca. 0,0017 Hz(ca. 600 Sekunden) ... 220Hz. Jeder LFO kann also auch als VCO eingesetzt werden, dessen Frequenz bis ca. 2,5kHz reicht. Jeder LFO verfügt über einen Reset-Eingang, mit dem das Dreieck-Signal zurückgesetzt wird.

Das Modul verfügt über folgende Bedien- und Anzeigeelemente sowie Ein/Ausgänge:

  • Regler F: manuelle Einstellung der Frequenz, der Frequenzbereich jedes LFOs kann über eine Steckbrücke aus 2 Bereichen gewählt werden (siehe technische Hinweise)

    • Frequenzumfang des Reglers F im hohen Frequenzbereich: ca. 0,075 Hz (ca. 13 Sekunden) ... 1,4kHz

    • Frequenzumfang des Reglers F im hohen Frequenzbereich: ca. 0,007 Hz (ca. 140 Sekunden) ... 125Hz

  • Regler CV: Abschwächer für die am CV-Eingang anliegende Steuerspannung, mit Hilfe einer Steckbrücke kann festgelegt werden, dass dem Schaltkontakt der Buchse /CV/ eine kleine positive Steuerspannung zugeführt wird, solange kein Kabel in der Buchse CV steckt arbeitet der CV-Regler dann als Fein-Regler für die Frequenz

  • Schalter CV Pol.: Polaritäts-Umschalter der Steuerspannung, in Mittelstellung ist die externe Steuerspannung abgeschaltet

  • Regler PW/PM: kombinierter Regler für Pulsbreite und Pulsbreiten-Modulation:

    • Ist in die Buchse /P/ kein Kabel eingesteckt, so wird damit die Pulsbreite von Hand eingestellt

    • Wird in die Buchse /P/ ein Kabel eingesteckt, so wirkt der Regler als Abschwächer für das an die Buchse /P/ angelegte Signal, wobei von einer 50:50-Grundeinstellung der Pulsbreite ausgegangen wird.

  • Buchse /CV/: Steuerspannungs-Eingang für die Frequenz, ab Werk wird das Modul so justiert, dass dieser CV-Eingang eine Empfindlichkeit von 1V/Oktave besitzt, wenn der CV-Regler voll aufgedreht ist

  • Buchse /R/: Reset-Eingang, je nach Einstellung der zugehörigen Steckbrücke erfolgt der Reset flankengesteuert oder pegelgesteuert (siehe technische Hinweise).

  • Buchse /P/: Steuerspannungs-Eingang für die Pulsbreite des Rechtecks

  • Buchsen mit Kurvenform-Symbol: Ausgang der betreffenden Kurvenform (Dreieck, Sinus, steigender und fallender Sägezahn, Rechteck)

  • Die Ausgangspegel liegen - mit Ausnahme des Rechteck-Signals - bei ca. -5V ... +5V (10Vss)

  • Bei Rechteck-Ausgang kann mit Hilfe einer Steckbrücke gewählt werden ob das Ausgangssignal rein positiv (ca. 0/+10V) oder nullsymmetrisch (ca. -5V/+5V) ist

  • LED: optische Anzeige der LFO-Frequenz (Dreieck-Signal)

  • Alle Eingänge des Moduls sind weiß auf schwarzem Grund beschriftet (im Text in zwei Schrägstriche eingeschlossen), alle Ausgänge sind normal beschriftet (schwarz)

Technische Hinweise und Besonderheiten:

  • Der grundsätzlich zur Verfügung stehende Frequenz-Bereich kann mit Hilfe einer Steckbrücke eingestellt werden. Hiermit wird zwischen zwei verschiedene Kondensator-Werten im Verhältnis 1:11 für die Oszillator-Schaltung gewählt. Bei Anwahl des oberen Frequenzbereiches können Frequenzen von ca. 0,02 Hz bis ... 2,5kHz erzeugt werden. Bei Anwahl des unteren Frequenzbereiches sind es ca. 0,0017 Hz ... 220Hz. Um diese Frequenzbereiche zu erhalten sind externe Steuerspannungen erforderlich. Mit dem Frequenzregler am Modul werden nur die oben erwähnten Frequenzbereiche überstrichen.

  • Unabhängig davon kann zusätzlich der Bereich des manuellen Frequenzreglers F eingeschränkt werden, falls eine feinere manuelle Einstellung der Frequenz gewünscht wird. Hierzu muss eine Steckbrücke entfernt werden. Der Regelbereich des F-Reglers liegt dann aber nur noch bei ca. 1:4,5.

  • Ab Werk ist der Startwert nach einem Reset (d.h. der Spannungswert, auf den das Dreieck-Signal bei einem Reset springt) auf 0V eingestellt. Der Dreieck-Ausgang startet also nach einem Reset bei 0V mit ansteigender Spannung. Mit Hilfe eines Trimmpotentiometers kann man diesen Startwert aber auch auf einen anderen Wert einstellen, so dass der Dreieck-Ausgang nach einem Reset z.B. bei -5V startet.

  • Mit einer weiteren Steckbrücke kann gewählt werden, ob der Reset flankengesteuert oder pegelgesteuert erfolgt. Bei Flankensteuerung wird die steigenden Flanke des Reset-Signals zum Auslösen des Resets verwendet (unabhängig davon wie lange das Reset-Signal danach auf "high" bleibt). Bei Pegelsteuerung verharrt der Dreieckausgang auf 0V solange das Reset-Signal "high" ist. Erst wenn das Reset-Signal auf "low" springt, startet das Dreiecksignal.

  • Das folgende Dokument zeigt die Positionen und Funktionen der Trimmpotentiometer und Steckbrücken: A147_4_trimming_potentiometers_and_jumpers.pdf
    Wir weisen vorsorglich darauf hin, dass falsche Justierungen durch das Verändern der Trimmpotentiometer-Einstellungen seitens des Kunden nicht von der Garantie abgedeckt sind. In diesem Fall müssen wir ggf. die Arbeitszeit für die Neujustierung des Moduls in Rechnung stellen !


Module A-147-4 is a dual voltage controlled LFO (Low Frequency Oscillator). Each LFO has the five waveforms triangle, sine, rising and falling sawtooth, as well as rectangle available. The rectangle output features manually adjustable pulsewidth and pulsewidth modulation by means of an external control voltage. The core waveform is triangle. The other waveforms are derived from triangle by means of waveform converters. The frequency of each LFO can be adjusted manually and modulated by means of an external control voltage with associated attenuator and polarity switch. By means of a jumper the basic frequency range of each LFO can selected: about 0.02 Hz (~ 50 seconds) ... 2.5kHz or about 0.0017 Hz(~ 600 seconds) ... 220Hz. That way each LFO can be used also as a VCO with a max. frequency of about 2.5kHz. Each LFO features a reset input which can be used to reset the triangle signal.

The module has these controls and in/outputs available:

  • Control F : manual control of the frequency, for each LFO the frequency range can be selected by means of a jumper from two values (see technical notes)

    • frequency coverage of control F in the high frequency range: about 0.075 Hz (~ 13 seconds) ... 1,4kHz

    • frequency coverage of control F in the low frequency range: about 0.007 Hz (~ 140 seconds) ... 125Hz

  • Control CV: attenuator for the signal applied to the CV socket, by means of a jumper a small positive voltage can be applied to the switching contact of the /CV/ socket, as long as no patch cable is connected to /CV/ socket the CV control then works as fine control for the frequency

  • Switch CV Pol.: polarity switch for the signal applied to the socket /CV/

  • Control PW/PM: combined control for manual and CV control of the rectangle pulsewidth:

    • when no patch cable is connected to socket /P/ the control is used to adjust the pulsewidth (PW) manually

    • when a patch cable is connected to socket /P/ the control works as attenuator for the external CV signal with a basic pulsewidth of 50:50.

  • Socket /CV/: frequency control voltage input, in the factory the module is adjusted so that the sensitivity of this input is exactly 1V/octave when the CV control is fully CW.

  • Socket /R/: reset input, according to the associated jumper the reset input is edge triggered or level controlled (see technical notes for details)

  • Socket /P/: pulsewidth control voltage input

  • Sockets with waveform symbol: output of the waveform in question (triangle, sine, rising and falling sawtooth, rectangle)

  • The output voltage ranges are about -5V ... +5V (10Vpp), except the rectangle output

  • For the rectangle output one can choose by means of a jumper if the range is about -5V ... +5V or  0...+10V.

  • LED: visual control of the LFO (triangle)

  • The inputs of the module are labelled with white characters on black background (in the text included into two slashes). The outputs are labelled with black characters.

Technical notes and special features:

  • The basic frequency range of each LFO can be selected by means of a jumper. The settings correspond to two different capacitor values for the VCO circuit. The relation between the two ranges is about 1:11. When the upper range is selected frequencies from about 0.02 Hz up to 2.5kHz can be generated. For the lower range the values are about 0.0017 Hz ... 220Hz. To obtain these full frequency ranges external control voltages are required. With the frequency control F only the frequencies mentioned above are possible.

  • Apart from that the range for the manual control F can be reduced to obtain a finer resolutuion. For this a jumper has to be removed. The range of control F is then reduced to about 1:4.5 only.

  • In the factory the starting voltage of the triangle output after a reset is adjusted to 0V, i.e. the triangle starts from 0V with the rising slope after a reset. By means of a trimming potentiometer the starting voltage can be adjusted to another value (e.g. to -5V).

  • Another jumper is used to set the reset behaviour to edge triggered or level controlled. When set to edge triggered the rising edge of reset signal is used for the reset (independent of the duration of the "high" state of the reset signal). When set to level controlled the triangle output remains at the starting voltage as long as the reset signal is "high". Only when the reset signal turns "low" the triangle starts.

  • The following document shows the positions and functions of the jumpers and trimming potentiometers of the module: A147_4_trimming_potentiometers_and_jumpers.pdf
    Pay attention that faulty adjustments caused by the user are not covered by warranty. In this case the working time required to re-establish the correct adjustment has to be charged.




Breite/Width: 8 TE / 8 HP / 40.3 mm
Tiefe/Depth: 45 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +80 mA (+12V) / -70 mA (-12V)


Preise / Prices:
Standard Version : Euro 230.00
Vintage Edition : Euro 240.00

The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
