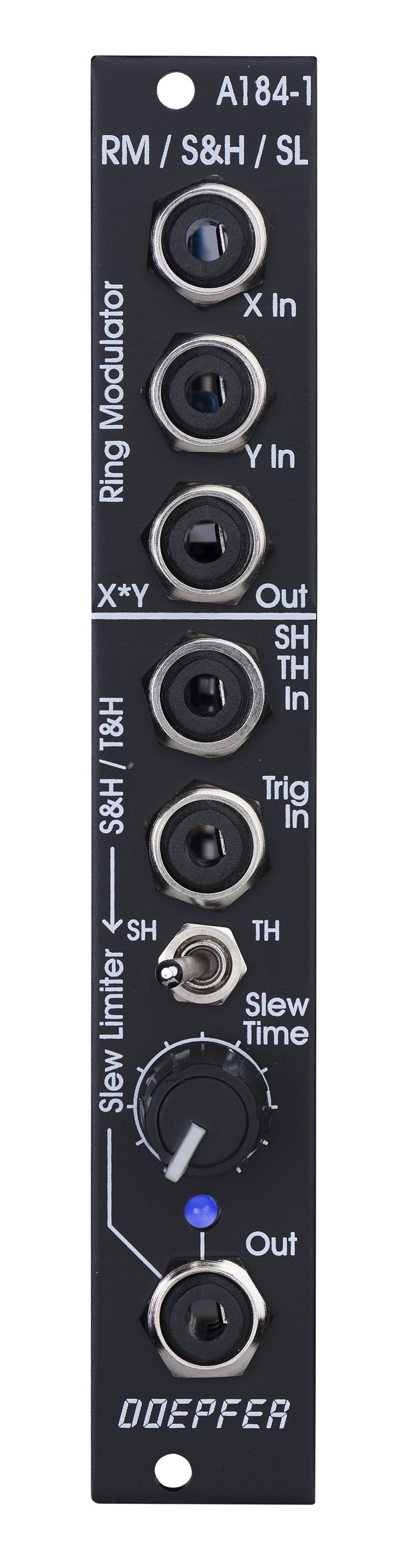

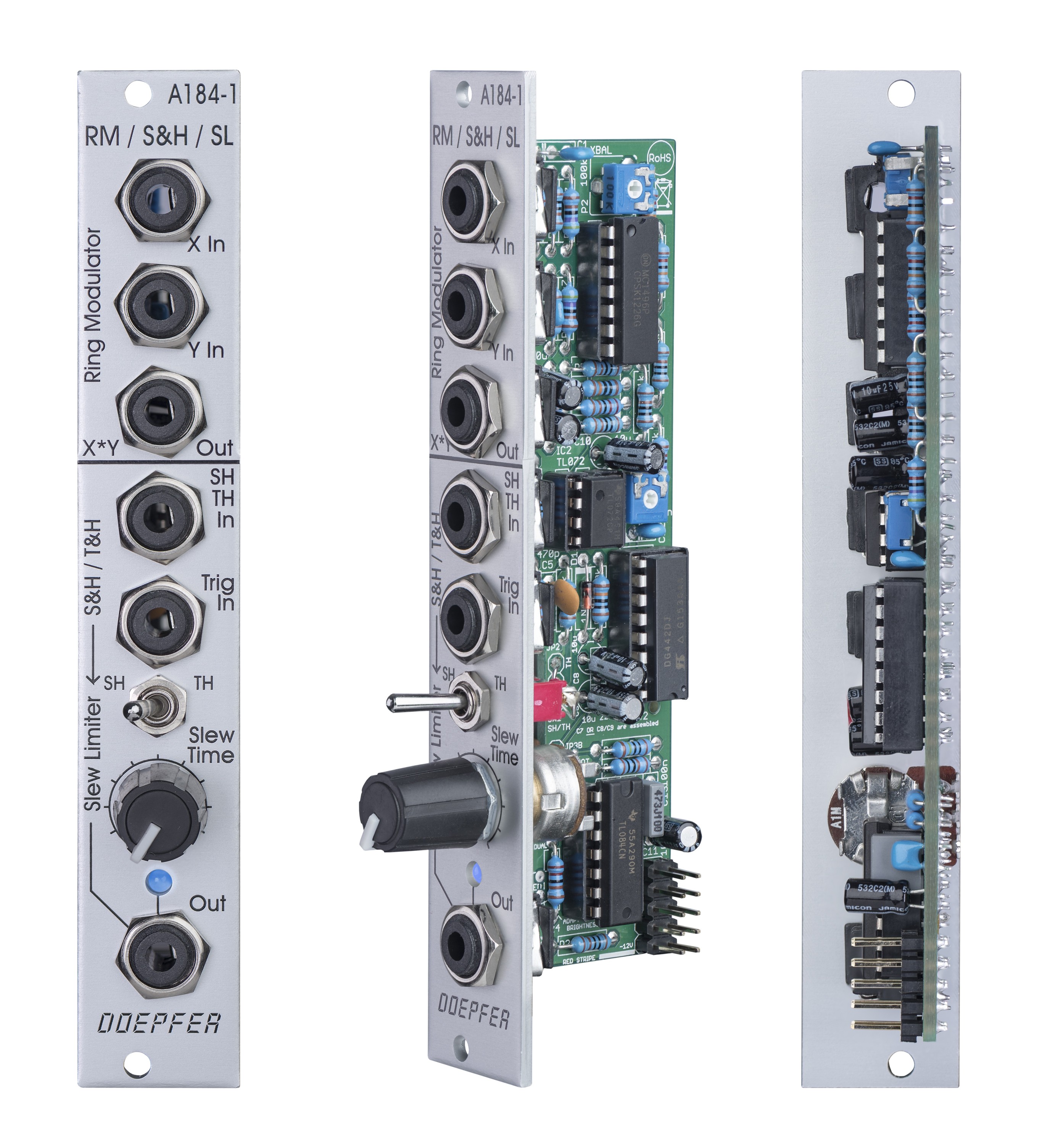

A-184-1 Ring Modulator / S&H/T&H / Slew Limiter
Slim Line Series

• Ring Modulator
• Sample&Hold/Track&Hold-Einheit
• Slew-Limiter

Identische Funktionen sind bereits in Form anderer Module verfügbar (z.B. A-114, A-148, A-170). Aber in vielen Anwendungsfällen benötigt man keine zwei Ringmodulatoren (A-114), S&H/T&H (A-148) oder Slew-Limiter (A-170). Aus diesem Grund haben wir diese drei Funktionen in einem schmalen Modul mit nur 4 TE kombiniert.

Die obere Einheit kann als ein halbes Modul A-114 betrachtet werden, d.h. ein Ringmodulator mit den üblichen X/Y-Eingängen und dem X*Y-Ausgang. Die Ein- und Ausgänge dieser Einheit sind wechselspannungsgekoppelt, d.h. nur für Audiosignale geeignet. Nähere Informationen zur Funktion eines Ringmodulators finden bei der Beschreibung des Moduls A-114.

Die untere Einheit ist eine Kombination aus Sample&Hold (S&H) / Track&Hold (T&H)-Einheit und einem Slew-Limiter. Die S&H/T&H-Einheit ist baugleich mit einem halben Modul A-148. Die Slew-Limiter-Einheit ist identisch mit der oberen Einheit des A-170. Die beiden Funktionseinheiten S&H/T&H und Slew Limiter sind jedoch fest miteinander verschaltet und können nicht getrennt voneinander genutzt werden. Die maximale Slew-Zeit liegt bei ca. 10 Sekunden.
Mit Hilfe eines Kippschalters wird zwischen S&H und T&H umgeschaltet. Bei Track&Hold folgt das Ausgangssignal dem Eingangssignal solange das Triggersignal auf "high" ist. Geht das Triggersignal auf "low", so wird die letzte Analogspannung gespeichert. Im S&H-Modus wird der Spannungswert des Eingangssignals bei der steigenden Flanke des Trigger-Signals übernommen und zwischengespeichert. Die Buchse Trig In ist intern auf "high" normalisiert, d.h. die Einheit arbeitet im T&H-Modus als reiner Slew Limiter solange kein Stecker in die Buchse Trig In eingesteckt wird.
Das Ausgangssignal wird mit einer LED angezeigt.

Nähere Informationen zur Funktion von S&H/T&H bzw. eines Slew-Limiters finden bei den Beschreibungen der Module A-148 und A-170.

Technische Hinweise:

• erforderlicher Triggersignal-Pegel: min +5V
• Die S&H-, bzw. T&H-Funktion wird rein analog mit Hilfe eines elektronischen Schalters gefolgt von einem Haltekondensator mit Pufferschaltung realisiert. Die Spannung am Ausgang driftet in der Haltephase, da sich der Kondensator allmählich über parasitäre Widerstände entlädt. Die Drift liegt typischerweise bei ca. 30 mV/Minute und hängt auch von Umgebungsfaktoren wie z.B. der Luftfeuchtigkeit ab. Für das lange Halten von CV-Signalen, die zur Tonhöhensteuerung von VCOs verwendet werden, ist das Modul daher nur bedingt geeignet.
• Die Einheiten S&H/T&H und Slew Limiter sind fest miteinander verbunden und können nicht unabhängig voneinander betrieben werden. Falls die Slew-Funktion nicht gewünscht wird, so muss der Regler für Slew Time auf Linkanschlag gestellt werden. Möchte man nur die Slew-Einheit nutzen, so wird der Schalter in Stellung TH gebracht und kein Stecker in die Buchse Trig In gesteckt. Dann ist die S&H/T&H-Einheit ständig durchgeschaltet und nur der Slew-Limiter ist in Funktion.
• Die S&H/T&H/Slew Limiter-Einheit ist nicht für die Verarbeitung von Audiosignalen geeignet, sondern nur für vergleichsweise langsam veränderliche Signale im Sub-Audio-Bereich (z.B. LFO, Hüllkurve, Zufallsspannung).

• Ring Modulator
• Sample&Hold/Track&Hold unit
• Slew Limiter

The same functions are actually already available in other modules (e.g. A-114, A-148, A-170). But in many systems it's not necessary to have two ring modulators (A-114) or two S&H units (A-148) or two slew limiters (A-170) available. That's why we have compiled these function in one small 4 HP module.

The upper section is nothing but half of an A-114, i.e. a ring modulator with the usual X/Y inputs and the X*Y output. Inputs and outputs of this sub-unit are AC coupled, i.e. suitable only for audio signals. A detailed explanation of a ring modulator can be found on the A-114 info page.

The lower section is the combination of a Sample & Hold (S&H) / Track & Hold (T&H) unit and a Slew Limiter. The S&H/T&H unit is identical to one half of the module A-148. The slew limiter is the same as the upper section the A-170. The S&H/T&H unit and the slew limiter are internally connected and cannot be used separately. The max. slew time is about 10 seconds.
A toggle switch is used to set the mode to S&H or T&H. In S&H mode the unit picks out a sample from the voltage at the SH input at the rising edge of the trigger signal input. In T&H mode the output follows the input voltage as long as the level of the trigger signal is high. As soon as the trigger signal turns low, the last voltage is stored. The trigger input is internally normalled to high, i.e. the unit works just as a slew limiter in T&H mode when no trigger signal is applied.

Detailed explanations of S&H/T&H and slew limiters can be found on the info pages of the modules A-148 and A-170.

Technical notes:

• required min. trigger signal level: +5V
• The S&H/T&H function is realized by pure analog circuitry (electronic switch followed by a holding capacitor and buffer). Consequently the output voltage drifts a bit in the holding state because the capacitor is discharged by parasitic resistors. The typical drift we measured is about 30 mV/minute and depends also upon environmental conditions like humidity or temperature. For the storage of control voltages over a long time used to control the pitch of a VCO the module is suitable to only a limited extent.
• The S&H/T&H unit and the slew limiter are internally connected, i.e. they cannot be used separately. If only the S&H/T&H unit is required the Slew Time control has to be turned fully CCW. If only the slew limiter is required the switch has to be in position TH and the Trig In socket has to be left unconnected. With these settings the S&H/T&H unit is bypassed.
• The S&H/T&H/Slew Limiter unit is not suitable for the processing of audio signals but only for slowly changen signals in sub-audio range (e.g LFO, envelope, random voltage).
