Die Einstellung von CV-Scale und Basenote am MCV24

Den Basenote Parameter findet man separat für jeden Ausgang der auf "NoteEvent"
definiert ist, jeweils im Menü "CV-Parameter".

Mit der Basenote wird dem MCV24 mitgeteilt welches die tiefste Note ist. Damit hat
das MCV24 einen Bezugspunkt zum tiefsten Ton, bei dem üblicherweise die
Ausgangsspannung der Noten-CV am kleinsten, nämlich gleich 0 Volt ist.

Die Einstellung der Basenote ist z.B. bei verschiedenen Keyboards zu deren Anpassung
sinnvoll, da die tiefste Taste nicht bei allen Keyboards zugleich dieselbe Note ist.
So hat z.B. ein Keyboard mit 88 Tasten in der Regel als tiefste Taste eine andere
Note als ein Keyboard mit nur 76 Tasten.
Als Vorgabe ist die Basenote im MCV24 bei allen Ausgängen auf Note #0 (C3) eingestellt,
was für manche Keyboards jedoch zu tief ist und daher ggf. angepasst werden muss.

Vergessen Sie im folgenden nicht, alle Eingaben am MCV24
jedesmal (!) durch Drücken des Value-Dials zu "Entern" !

Zuerst wählt man mit dem Output-Dial den zu bearbeitenden Ausgang an und stellt

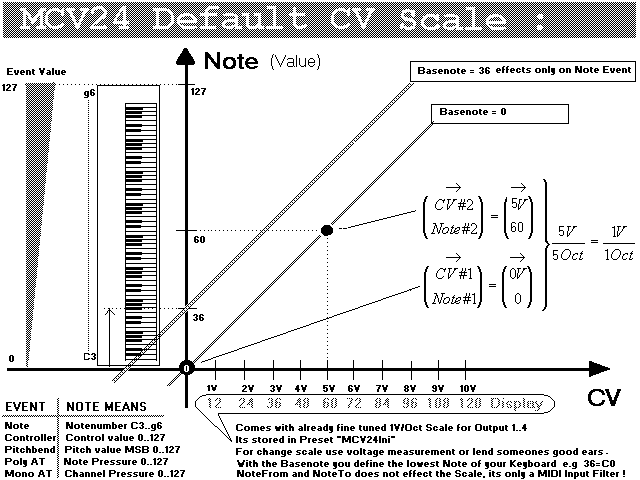

im Menü  "System Parameter" Note#1=000 und Note#2=060 ein.
Damit wird festgelegt, das sich die nachfolgenden Einstellungen von CV#1 und CV#2
auf einen Bereich von 5 Oktaven (60 Halbtöne) beziehen.

weiter mit Hilfe eines VCO´s (Analogsynth z.B. A-100) - nach Gehör:
...justiert man im Menü "SystemParameter" CV#1 so, dass der VCO sowohl bei eigestecktem
als auch bei abgestecktem CV-Kabel jeweils mit etwa der gleichen Frequenz schwingt und CV#2 so,
dass der VCO um genau 5 Oktaven höher schwingt als bei abgestecktem CV-Kabel.
Nun sollte die CV-Scale genau 1V/Oktave haben.

Dann stellt man die Basenote so ein, dass die Ausgansgfrequenz des angeschlossenen VCO beim
Empfang der tiefsten Note gerade gleich ist wie bei abgestecktem CV-Kabel.
Nachdem man so die Basenote richtig eingestellt hat, sollte man nun auch gleich den VCO Frequenz-
offset am VCO (!) auf den entsprechenden Notenwert stimmen.
Das Ein- und Abstecken des CV-Kabels welches zur Verbindung des MCV24 Ausgangs mit dem
VCO-Steuerspannungseingang  dient, muss am MCV24 geschehen, wobei es ggf. nötig ist, bei
abgestecktem CV-Kabel zusätzlich dessen Stecker kurzzuschliessen.

oder mit Hilfe eines Voltmeters (Digitalmessgerät) - durch Ablesen:
...justiert man im Menü "SystemParameter"  CV#1 so, dass am Ausgang eine Spannung
von 0,00 Volt und CV#2 so, dass am Ausgang eine Spannung von +5,00 Volt anliegt.
Die CV-Scale hat jetzt genau 1Volt/Oktave.

Dann stellt man die Basenote so ein, dass beim Empfang der tiefsten Note am Ausgang
gerade eine Spannung von 0,00 Volt anliegt.
