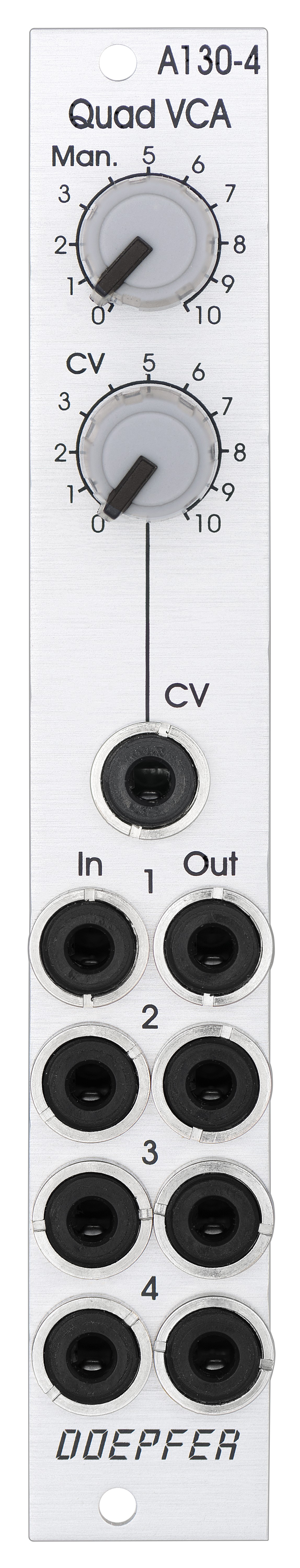

A-130-4 Quad VCA

Das Modul verfügt über folgende Bedienelemente und Ein/Ausgänge:

• Regler Man.: manuelle Einstellung der Verstärkung

• Regler CV: Abschwächer für die am CV-Eingang anliegende Steuerspannung für die Verstärkung

• Buchsen In 1...4: VCA-Eingänge 1...4

• Buchsen Out 1...4: VCA-Ausgänge 1...4

Anwendungsbeispiele:

• simultane Pegel-Änderungen von bis zu 4 Audio- oder Steuersignalen

• polyphone Anwendung 1: simultane Steuerung der Frequenz-Modulationstiefe von 4 VCOs (Quad-LFO A-145-4 oder Quad-VCLFO A-147-5 > A-130-4 > FM-Eingänge A-111-4), siehe untenstehendes Patch-Beispiel

• polyphone Anwendung 2: simultane Steuerung der Pulsbreiten-Modulationstiefe von 4 VCOs (Quad-LFO A-145-4 oder Quad-VCLFO A-147-5 > A-130-4 > PWM-Eingänge A-111-4), siehe untenstehendes Patch-Beispiel

• polyphone Anwendung 3: simultane Steuerung der Frequenz-Modulationstiefe von 4 VCFs (Quad-LFO A-145-4 oder Quad-VCLFO A-147-5 > A-130-4 > individuelle CV-Eingänge des A-105-4 an Stiftleiste JP4)

• simultane Steuerung von Quadrophonie-Signalen

Technische Hinweise:

• Die maximale Verstärkung jedes VCAs beträgt 1. Diese wird z.B. bei Rechtsanschlag des Reglers Man. erreicht. Die Verstärkung bleibt auf 1 begrenzt, auch wenn zusätzlich eine externe Steuerspannung zugeführt wird.

• Das Modul ist intern mit zwei 4-poligen Stiftleisten ausgestattet. Eine der Stiftleisten dient dazu die vier Eingänge intern auf vier Signale anderer Module zu normalisieren (z.B. Quad-LFO A-145-4 oder A-147-5 oder Quad-ADSR A-143-2). Die andere Stiftleiste kann dazu verwendet werden, die vier Ausgänge intern mit anderen Modulen zu verbinden.

• Der maximal zulässige Pegel an den VCA-Eingängen, ohne dass Verzerrungen auftreten, liegt bei ca. 20Vss bzw. +/-10V.

Module A-130-4 contains four linear VCAs with a common level control section for all four VCAs. It can be used for all applications of simultaneous amplitude/level control of up to four different audio or CV signals. A-130-4 is the replacement of the no longer available module A-132-2. Compared to the A-132-2 the width has been reduced from 8HP to 4HP.

The module has these controls and in/outputs available:

• Control Man.: manual control of the amplification

• Control CV: attenuator for the control voltage applied to socket CV

• Sockets In 1...4: VCA inputs 1...4

• Sockets Out 1...4: VCA outputs 1...4

Application examples:

• simultaneous amplitude/level control of up to four different audio or CV signals

• polyphonic application 1: simultaneous control of the frequency modulation depth of 4 VCOs (Quad-LFO A-145-4 or Quad-VCLFO A-147-5 > A-130-4 > FM inputs A-111-4), see patch example below

• polyphonic application 2: simultaneous control of the pulsewidth modulation depth of 4 VCOs (Quad-LFO A-145-4 or Quad-VCLFO A-147-5 > A-130-4 > PWM inputs A-111-4), see patch example below

• polyphonic application 3: simultaneous control of the frequency modulation depth of 4 VCFs (Quad-LFO A-145-4 or Quad-VCLFO A-147-5 > A-130-4 > individual CV inputs of A-105-4 on JP4)

• simultaneous control of quadrophonic signals

Technical notes:

• The maximum amplification for each VCA is about 1 ("Man." control fully CW). Even with an external control voltage applied to the CV input the maximum amplification is limited to 1.

• The module is equipped with two internal connectors (pin headers with 4 pins each). Pin header #1 can be used to normalize the four inputs to other modules (e.g. Quad LFO A-145-4 or A-147-5, Quad ADSR A-143-2). Pin header #2 can be used to connect the four outputs to other modules.

• The max. level at the VCA inputs without clipping/distortion is about 20Vpp or +/-10V.

Breite/Width: 4 TE / 4 HP / 20.0 mm
Tiefe/Depth: 45 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +30 mA (+12V) / -30 mA (-12V)
