A-145-2 Low Frequency Oscillator LFO
(Slim Version)
Vorinformation / Preliminary

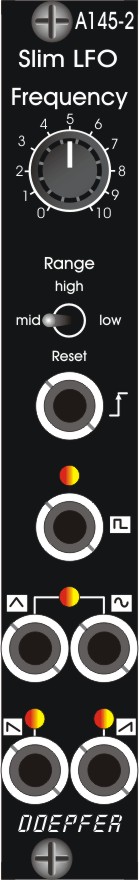

Das Modul A-145-2 ist die schmale Version des A-145-1. Von den Funktionen her sind A-145-1 und A-145-2 identisch. Nur die Anordnung der Bedien- und Anzeige-Elemente ist auf Grund der deutlich kleineren Frontplatte unterschiedlich. Beim A-145-2 sind LED-Anzeigen für das Rechteck- und beide Sägezahn-Signale hinzu gekommen. Die LFO-Ausgänge werden mit zweifarbigen LEDs angezeigt (gelb/rot, rot = positive, gelb = negative Ausgangsspannung).

Die Bedienungsanleitung des A-145-1 ist als PDF-Datei auf unserer Website verfügbar und ist auch für A-145-2 gültig: A145_anl.pdf

Liefertermin: April 2025 (unverbindlich)

Module A-145-2 is the slim version of the A-145-1. The features of A-145-1 and A-145-2 are identical. Only the arrangement of the controls and sockets is different because of the clearly smaller front panel. In addition the A-145-2 features LED displays also for the rectangle and both sawtooth signals. And the LFO signals are displayed by means of dual-color LEDs (yellow/red: red = positive output voltage, yellow = negative output voltage).

For more detailed information please look at the user's manual A145_man.pdf which is also valid for the A-145-2.

Release date: April 2025 (without obligation)

Breite/Width: 4 TE / 4 HP / 20.0 mm
Tiefe/Depth: 45 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +30mA (+12V) / -20mA (-12V)

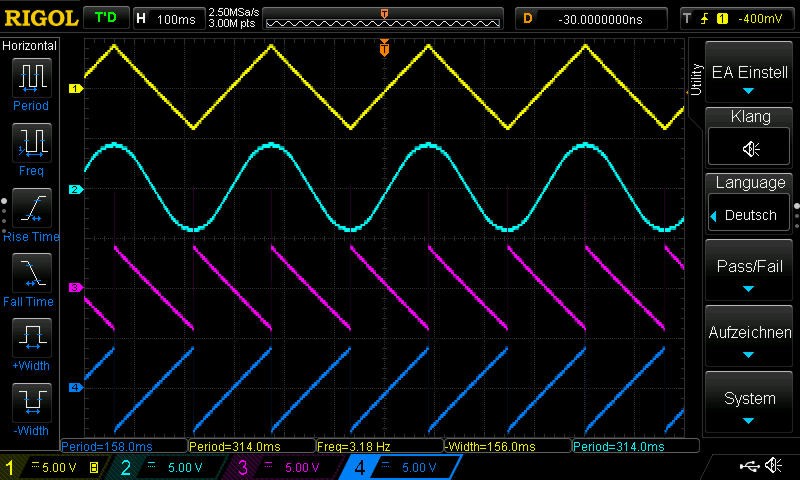

Kurvenformen des A-145-2 ohne Reset-Signal / A-145-2 waveforms without reset

		1 = triangle output
		2 = sine output
		3 = falling sawtooth output
		4 = rising sawtooth output

Kurvenformen des A-145-2 mit externem Reset-Signal / A-145-2 waveforms with external reset signal

		1 = external reset signal (rising edge triggers the reset of the triangle wave)
		2 = triangle output
		3 = falling sawtooth output
		4 = rectangle output

Breite/Width: 4 TE / 4 HP / 20.0 mm
Tiefe/Depth: 45 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +30mA (+12V) / -20mA (-12V)
