A-151 Quad Sequential Switch
Klangbeispiel unseres Kunden Robert Sigmuntowski für die Verwendung des Sequenzers A-155 mit dem Sequential Switch A-151 zur Umschaltung der CV-Reihen: A155_A151_demo.mp3 Sound example by Robert Sigmuntowski for the usage of the sequencer A-155 in combination with the sequential switch A-151 to switch the CV rows of the A-155 on-the-fly: A155_A151_demo.mp3

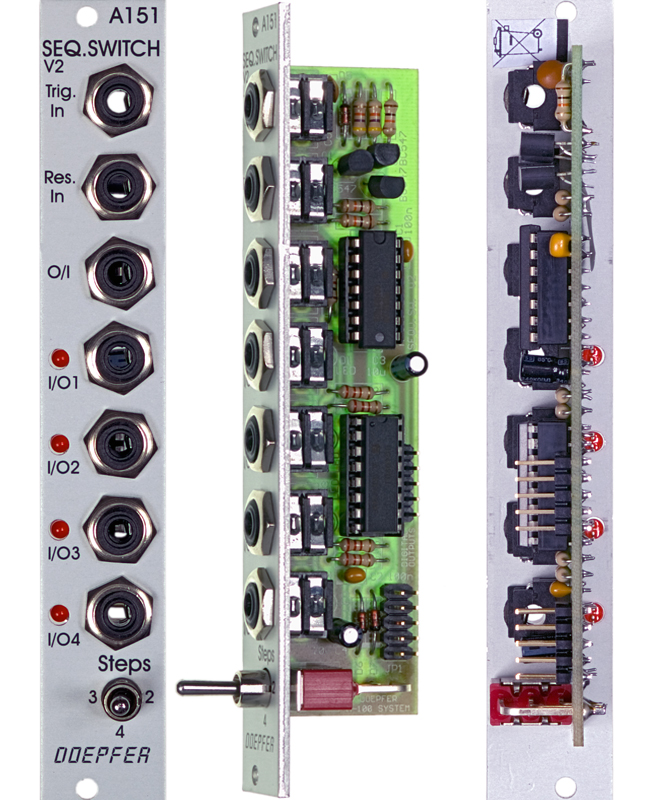

click to enlarge
A151

Standard
Edition

Vintage Edition



Das Modul A-151 (Quad Sequential Switch) ist ein elektronischer, 4-stufiger Drehschalter (engl. sequential switch).
Es besitzt einen Trigger-Eingang, einen Reset-Eingang, vier Ein-/Ausgänge und einen gemeinsamen Aus-/Eingang.
Es können Spannungen im Bereich von -12V ... +12V an den I/O bzw. O/I-Anschlüssen verarbeitet werden (jede Art von Steuerspannungs-, Gate-, Trigger-, Clock-Signalen sofern sie im Bereich von -12V...+12V liegen).
Das Modul arbeitet bidirektional, d.h. Ein- und Ausgänge sind vertauschbar.
Mit jedem Impuls am Trigger-Eingang wird der gemeinsame Aus-/Eingang zum nächsten Ein-/Ausgang weitergeschaltet. Nach der Verbindung mit dem vierten Ein-/Ausgang wird der gemeinsame Aus-/Eingang beim nächsten Trigger-Impuls wieder zum ersten Ein-/Ausgang geschaltet. Ein positiver Impuls am Reset-Eingang schaltet den gemeinsamen Aus-/Eingang zum ersten Ein-/Ausgang durch.
Mit Hilfe eines Schalters kann die Anzahl der Stufen auf 2, 3 oder 4 begrenzt werden.
Vier LED's zeigen den aktiven (d.h. den zum gemeinsamen Aus-/Eingang durchgeschalteten) Ein-/Ausgang an.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A151_Anl.pdf

Ähnliche Module:

  • A-150-1 Dual Voltage Controlled Switch

  • A-150-8 Octal Manual/Voltage Controlled Programmable Switches

  • A-152 Voltage Addressed Track&Hold / Switch (Multiplexer) / Digital Outputs

Technische Hinweise:

  • Um die elektronischen Schalter im Falle eines fehlerhaften Patches (z.B. Verbindung zweier Ausgänge) zu schützen, befindet sich ein 1k-Schutzwiderstand in der O/I-Leitung. Bei der Übertragung von CV-Spannungen für VCOs kann es daher zu sehr kleinen Spannungsabfällen kommen, die sich jedoch hörbar auf die Tonhöhe auswirken können. Daher sollten bei der Übertragung von CV-Signalen für VCOs Puffer zwischengeschaltet werden (z.B. A-180-3, A-180-4 oder der Precision Adder A-185-2). Der Einbau der Puffer in das Modul A-151 ist nicht möglich, da dann die Bidirektionalität nicht mehr gegeben ist.

  • Bis Frühjahr 2005 wurde das Modul in einer Version ausgeliefert, bei der nur Spannungen im Bereich von -8V ... +8V an den I/O bzw. O/I-Anschlüssen verarbeitet werden konnten. Seit Frühjahr 2005 wird das Modul in einer überarbeiteten Version ausgeliefert: Es ist ein zusätzlicher Schalter vorhanden, mit dem die Anzahl der Stufen auf 4, 3 oder 2 begrenzt werden kann (danke an Peter Grenader für diesen Tip). Außerdem ist das überarbeitete Modul in der Lage Spannungen im vollen A-100-Spannungsbereich -12...+12V zu schalten (nicht nur -8...+8V wie bei der Version 1). Auf der  A-100 DIY-Seite ist beschrieben wie Sie den zusätzlichen Schalter nachträglich bei der alten Version des A-151 nachrüsten können.

Module A-151 (Quad Sequential Switch) is like an electronic four-position rotary switch.
It includes trigger and reset inputs, four in / outputs, and a common out / input. Each time a pulse is received at the trigger input socket, the common out / input is connected to the next in / output. After the fourth in / output, the next trigger makes it step back to the first again, and so on. A positive pulse at the reset input switches the out / input immediately back to the first in / output.
Voltages in the range -12V...+12V at the O/I resp. I/O sockets can be processed by the module (not only control voltages but also gate, trigger or clock signals provided that they are in the -12V...+12V range).
By means of a toggle switch the number of steps can be limited to 2, 3 or 4.
Four LEDs indicate the active in / output (ie. the on that is connected to the out / input at any particular time).

For more detailed information please look at the English user's manual: A151_man.pdf.

Similar modules:

  • A-150-1 Dual Voltage Controlled Switch

  • A-150-8 Octal Manual/Voltage Controlled Programmable Switches

  • A-152 Voltage Addressed Track&Hold / Switch (Multiplexer) / Digital Outputs

Technical notes:

  • To protect the electronic switches in case of an unsuitable patch (e.g. connection of two outputs) a 1k protection resistor is inserted into the O/I line. If control voltages used for VCOs are switched this may cause a small voltage drop and lead to undesired audible detuning. For this application we recommend to insert a CV buffer between A-151 and the VCO(s), e.g. the modules A-180-3, A-180-4 or the Precision Adder A-185-2. Integrating the buffer into the module A-151 is not possible because this would ruin the bidirectionality of the switches.

  • For modules manufactured before spring 2005 the voltage range at the in/outputs was limited to -8V...+8V. From spring 2005 the revised version of the module was available. With an additional switch the number of steps can be set to 2, 3 or 4 (thanks to Peter Grenader for this idea). Moreover the revised module allows to process voltages in the full A-100 voltage range (i.e. -12V...+12V). The limitation to -8V...+8V is no longer valid. The  A-100 DIY page describes how to install this additional switch for the old version of A-151.
Breite/Width: 4 TE / 4 HP / 20.0 mm
Tiefe/Depth: 35 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +20mA (+12V) / -10mA (-12V)

Standard Version : Euro 70.00
Vintage Edition : Euro 75.00
 The prices in US$ depends upon the exchange rate between Euro and US$ at the payment day.
